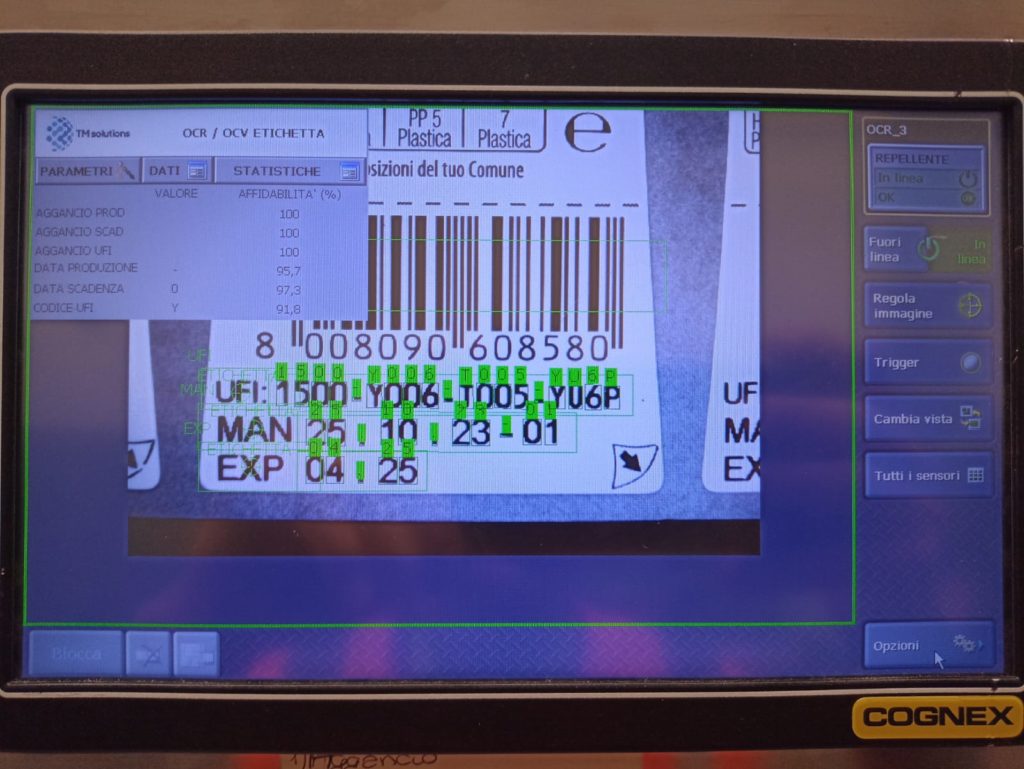

Esigenza applicativa: leggere e verificare dati variabili stampati su
etichetta (data produzione, data scadenza, codice UFI, codice a barre e QR code)
Altezza caratteri pari a 2mm
Velocità linea pari a 35pz/min

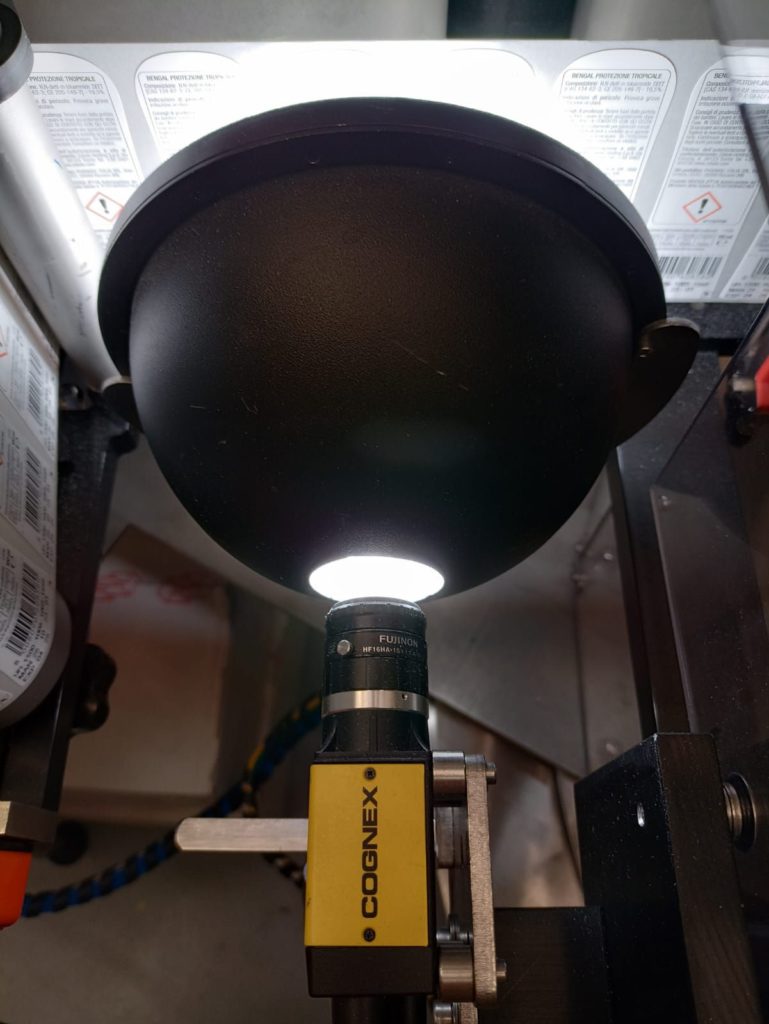

Grazie alla tecnica d’illuminazione dome, è stato possibile ottenere un’immagine ad alta uniformità.
Grazie ad un tool di pattern matching è stato possibile agganciare una caratteristica dell’etichetta con la conseguente compensazione di possibili variabilità di posizione dell’etichetta stessa rispetto all’istante di trigger.
Tutti i tool ad esso legati saranno in grado di inseguire la posizione dell’etichetta, rendendo molto robusto e stabile l’esito dei controlli.
In questo caso la collaborazione con l’OEM committente, prevedeva, oltre alla configurazione del sistema di visione, anche la progettazione e realizzazione dei disegni di posizionamento e la realizzazione della documentazione relativa alla comunicazione sistema di visione – macchina.
TM solutions è anche in grado di progettare e realizzare postazioni di controllo complete, integrazione elettrico/meccanica, dal controllo di visione alla visualizzazione fino all’espulsione dei pezzi difettosi.
