TM Solutions - Identificazione presenza e posizione ugello tergicristalli
Visione Artificiale e Automazione Industriale

Identificazione presenza e posizione ugello tergicristalli



Esigenza applicativa:
verificare la presenza e corretto orientamento di una piccola sfera annegata in supporto plastico

Velocità linea pari a 1pz/secondo

Grazie al potente e flessibile algoritmo di AI previsto dal sensore di visione,
è stato possibile realizzare un controllo molto robusto.
L’apprendimento delle varie casistiche, tra posizioni idonee e non idonee, e la possibilità di applicare una soglia di accettabilità, sono i punti di forza di questa soluzione.
Il sistema di luce integrato ha reso la soluzione anche facilmente integrabile a livello meccanico.

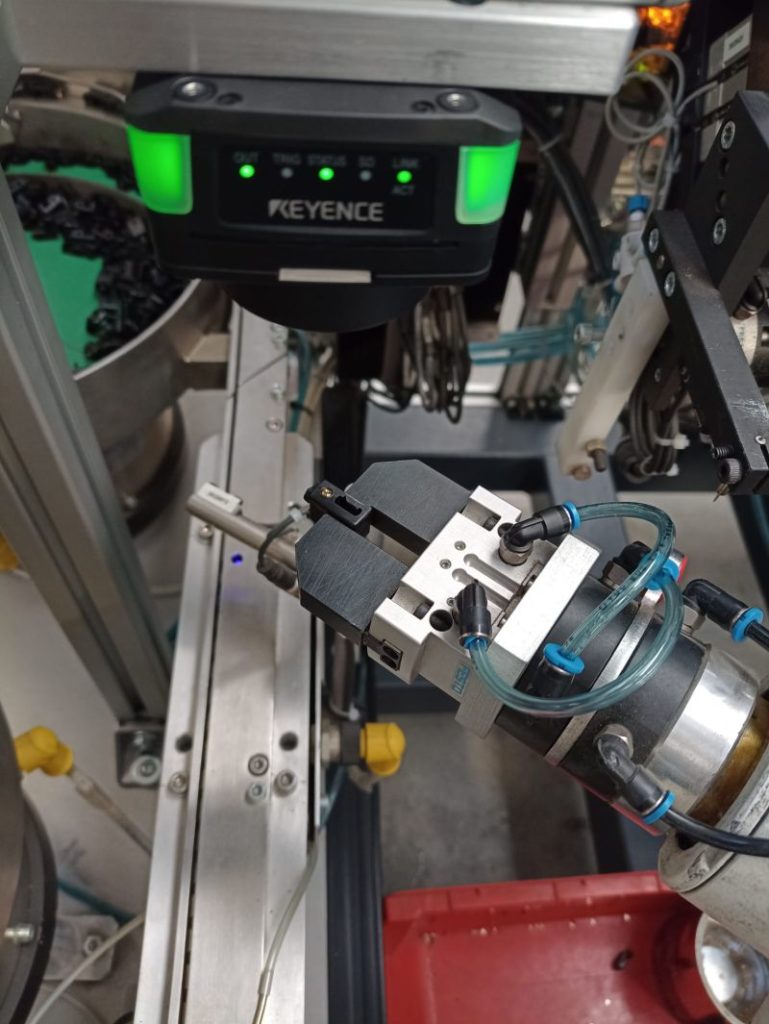

I particolari da controllare vengono movimentati da una pinza robotica. Al transito del particolare davanti al sensore di visione, viene generato un trigger di sincronizzazione per l’acquisizione dell’immagine e successiva elaborazione.

L’esito del controllo viene inviato al plc di linea tramite le uscite digitali del sensore. Con esito negativo la pinza di presa deposita il pezzo nella zona “difetti” per un successivo controllo qualitativo.

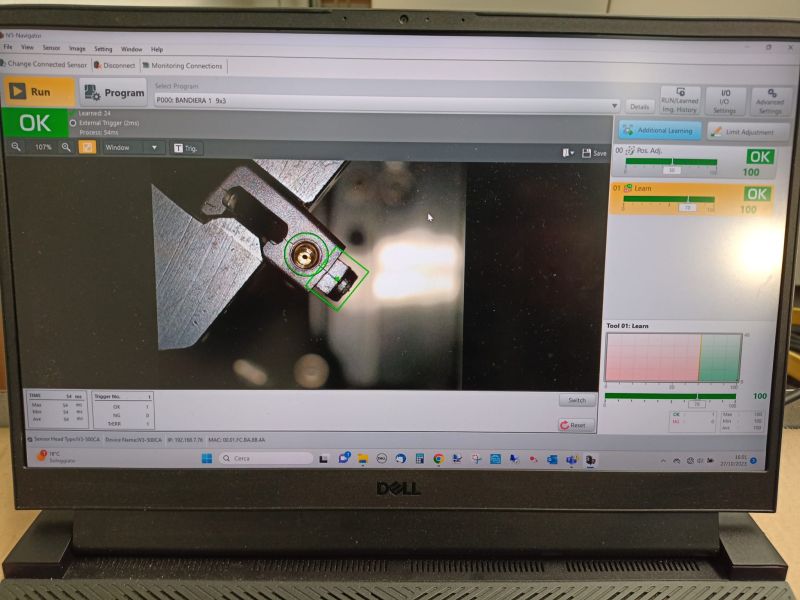

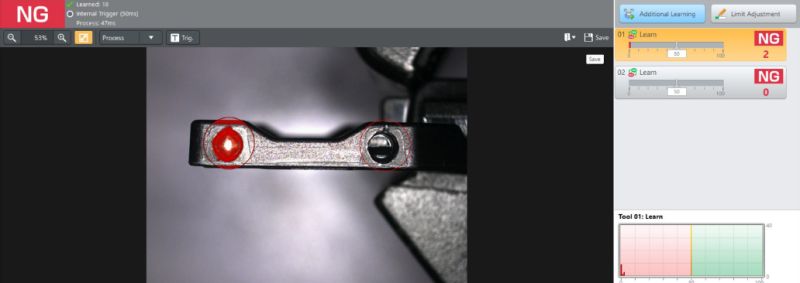

L’esito del controllo può essere anche monitorato visivamente.

Avendo il cliente tipologie di prodotti differenti in produzione, sono state create ricette di controllo differenti. La comunicazione prevista tra plc di linea e sensore, consente il caricamento automatico della ricetta corretta rispetto alla produzione prevista, minimizzando così i tempi di ripristino della linea.

In questo caso la collaborazione con l’OEM committente, prevedeva, oltre alla configurazione del sistema di visione, anche la progettazione e realizzazione dei disegni di posizionamento e la realizzazione della documentazione relativa alla comunicazione sistema di visione – macchina.

TM solutions è anche in grado di progettare e realizzare postazioni di controllo complete, integrazione elettrico/meccanica, dal controllo di visione alla visualizzazione fino all’espulsione dei pezzi difettosi.
